概述:
LD-5300系列人工智能溫控器/調節儀采用真正的人工智能算式，儀表啟動自整定功能，可以根據被控對象的特性，自動尋找最優參數以達到很好的控制效果，無需人工整定參數?？販鼐然具_±0.1℃，無超調、欠調，達國際先進水平?？膳c各類傳感器、變送器配合使用，實現對溫度、壓力、液位、容量、力等物理量的測量顯示，并配合各種執行器對電加熱設備和電磁、電動閥進行PID調節和控制、報警控制、數據采集等功能，適應于工業爐，電爐，烘箱，試驗設備，制鞋機械，注塑機械，包裝機械，食品機械，印刷機械等行業。
★雙屏LED數碼顯示，且?guī)в泄庵M指示功能(0～100％)。
★具備36種信號輸入功能，可任意選擇輸入信號類型；0.2％級測量精度。
★具備“上下限報警”、“偏差報警”、“LBA報警”、“閃爍報警”等報警功能，帶LED報警燈指示。
★可帶一路PID控制輸出和一路模擬量變送輸出，具有電流、電壓、SSR驅動、單/三相可控硅過零觸發、繼電器接點等輸出控制方式可選擇。
★具有加熱（制冷）單向控制與加熱、制冷雙向控制可選。
★帶PID參數自整定功能，控制輸出手動/自動無擾切換功能，控制準確且無超調。
★支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。
★儀表可帶RS232C打印功能，具有手動打印、定時打印、報警打印等功能。
★帶DC24V饋電輸出，為現場變送器配電。
★輸入、輸出、電源、通訊相互之間采用光電隔離技術。

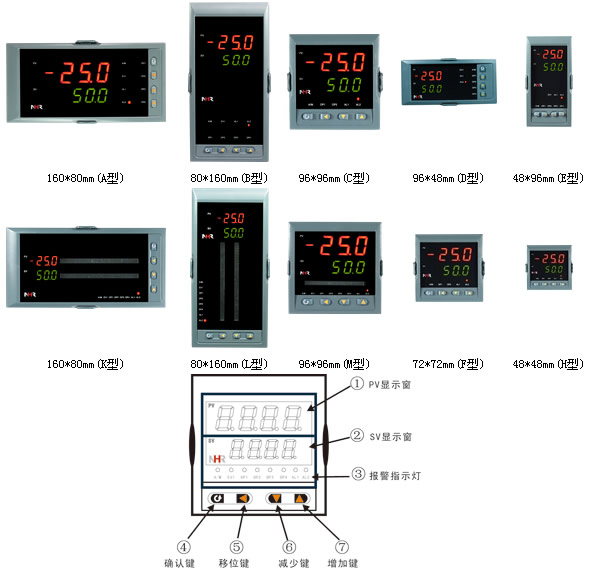

★具備多種外形尺寸及樣式供用戶選擇。
★參數設定密碼鎖定、參數設置斷電永久保存，具備參數恢復系統原始設置功能。
儀表接線圖
LD-5310單路輸入PID溫控器/調節儀接線圖

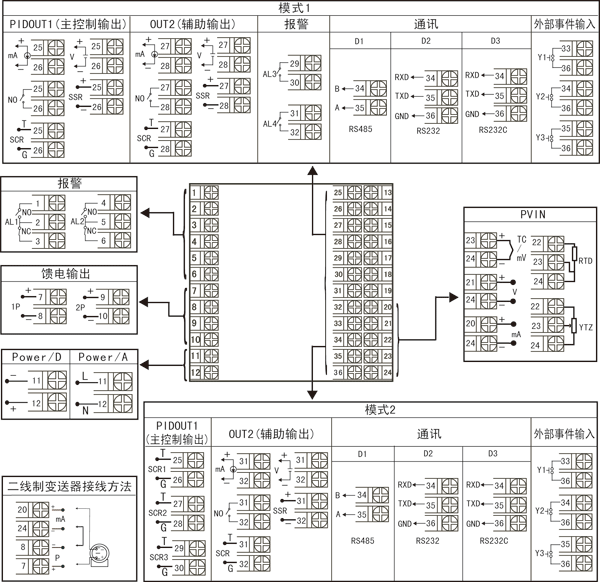

規格尺寸為A、B、C、D、E、K、L、M型接線圖 |
| 注：橫豎式儀表后蓋接線端子方向不一樣，見示意圖1。 |

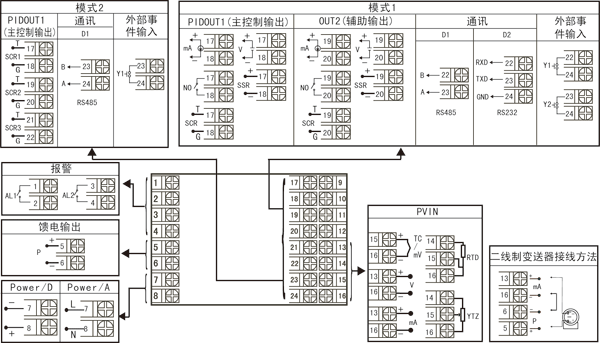

規格尺寸為F型接線圖

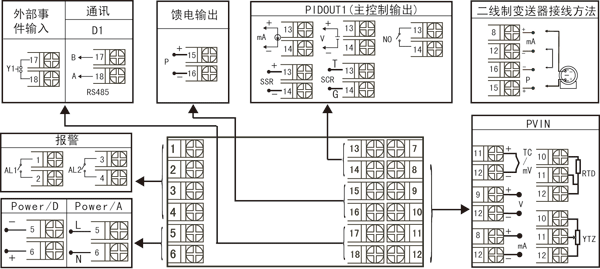

規格尺寸為H型接線圖 |
| 注：上述接線圖中在同一組端子標有不同功能的，只能選擇其中一種功能。如RS485和RS232在同一組接線端子上，只能選擇一種。 |
LD-5320雙路輸入(外給定)PID溫控器/調節儀接線圖

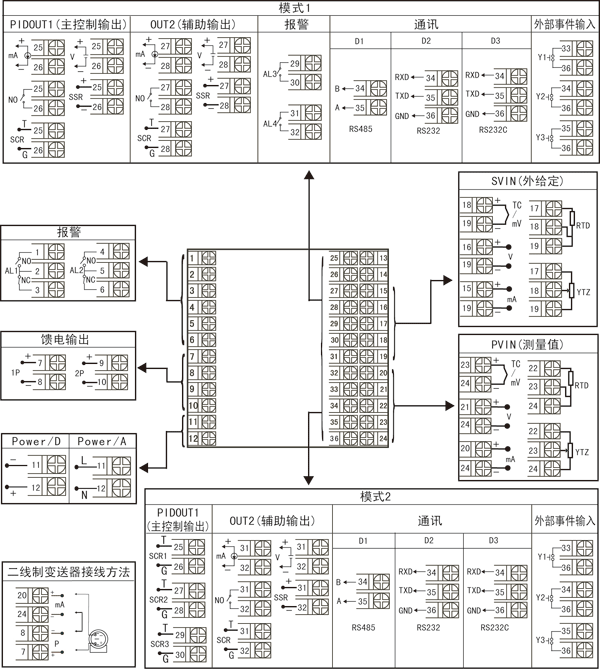

規格尺寸為A、B、C、D、E、K、L、M型接線圖 |
| 注：橫豎式儀表后蓋接線端子方向不一樣，見示意圖1。 |

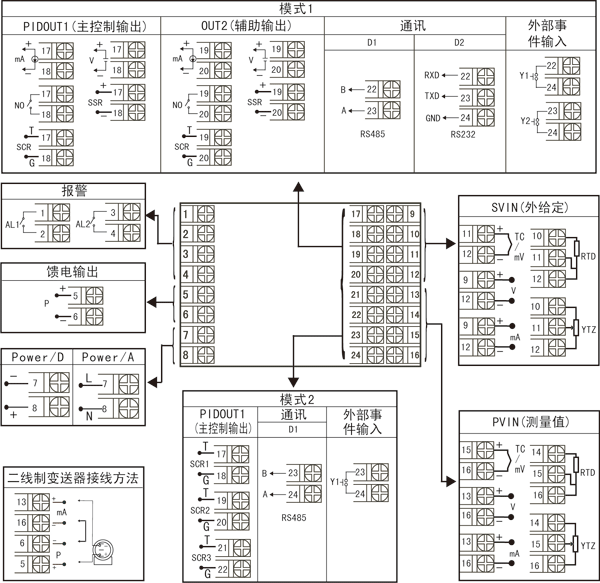

規格尺寸為F型接線圖 |
| 注：上述接線圖中在同一組端子標有不同功能的，只能選擇其中一種功能。如RS485和RS232在同一組接線端子上，只能選擇一種。 |
LD-5330雙路輸入(閥位控制)PID溫控器/調節儀接線圖 規格尺寸為A、B、C、D、E、K、L、M型接線圖 |
| 注：橫豎式儀表后蓋接線端子方向不一樣，見示意圖1。 |
規格尺寸為F型接線圖 |
| 注：上述接線圖中在同一組端子標有不同功能的，只能選擇其中一種功能。如RS485和RS232在同一組接線端子上，只能選擇一種。 |
本資料僅供參考，為不斷提高產品性能，本網站中所有圖片及性能參數如有改動，恕不另行通知，敬請諒解！本公司保留對所有技術參數和圖片的最終解釋權。

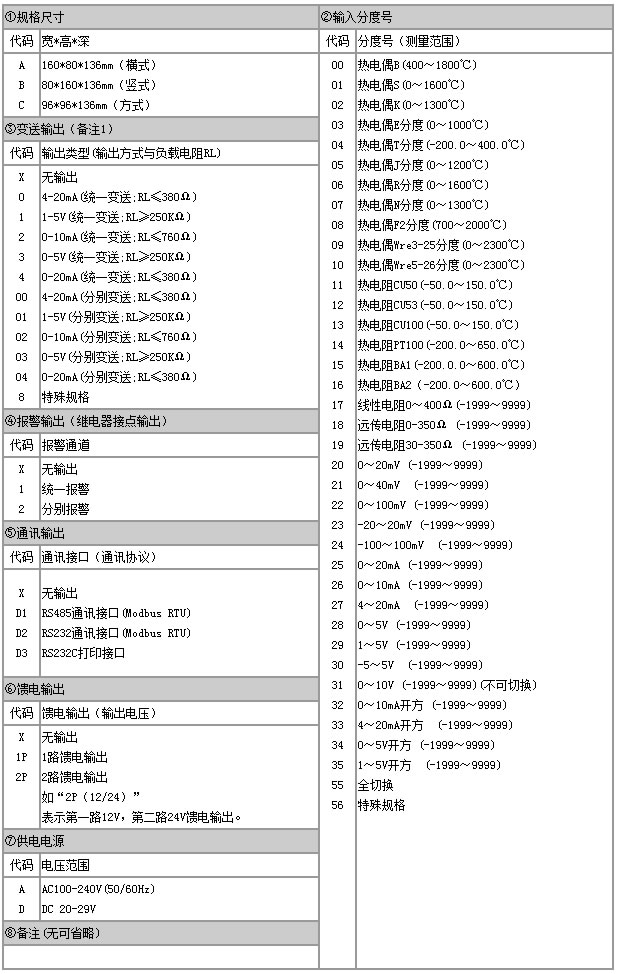

儀表選型
備注：
1、輔助輸出可做變送輸出也可做控制輸出，可在二級參數“H-C”中選擇，當H-C=0時為變送輸出，當H-C=1時為控制輸出；主控制輸出與輔助輸出不能同時選擇三相可控硅過零觸發脈沖輸出功能；LD-5330閥位控制輸出選擇開關量正反轉控制輸出時，輔助輸出只可選擇模擬量控制；F型的儀表控制輸出選擇開關量正反轉輸出時，不可再帶輔助輸出；H型儀表不可選擇輔助輸出功能。
2、規格尺寸為F、H型的儀表不帶RS232C打印接口；規格尺寸為H型的儀表只能做單路控制。
3、規格尺寸為H型以及接線端子25-36間帶報警功能的D、E型儀表，繼電器觸點容量為AC125V/0.5A、DC24V/0.5A，其它規格尺寸的儀表繼電器觸點容量為AC220V/2A、DC24V/2A。
4、當控制輸出選擇開關量控制輸出時，報警輸出最多只能選擇2限報警。
5、當型號LD-5310/5320控制輸出選擇K1時指單個繼電器輸出。
6、選型時必須完整，沒有選到的功能項不能省略，必須用“X”補上。
例1：LD-5310A-14/X-0/0/2/X/X-A(單路控制)
例2：LD-5320A-14/27-K1/0/2/D1/X-A(外給定控制)
例3：LD-5330A-14/27-0/0/2/Y1/X-A(閥位反饋控制)
例4：LD-5330A-14/27-K1/0/2/D1/X-A(閥位反饋輸入正反轉控制輸出) 例5：LD-5330A-14/X-K1/X/2/X/X-A(無閥位反饋輸入正反轉控制輸出)
